适用范围:

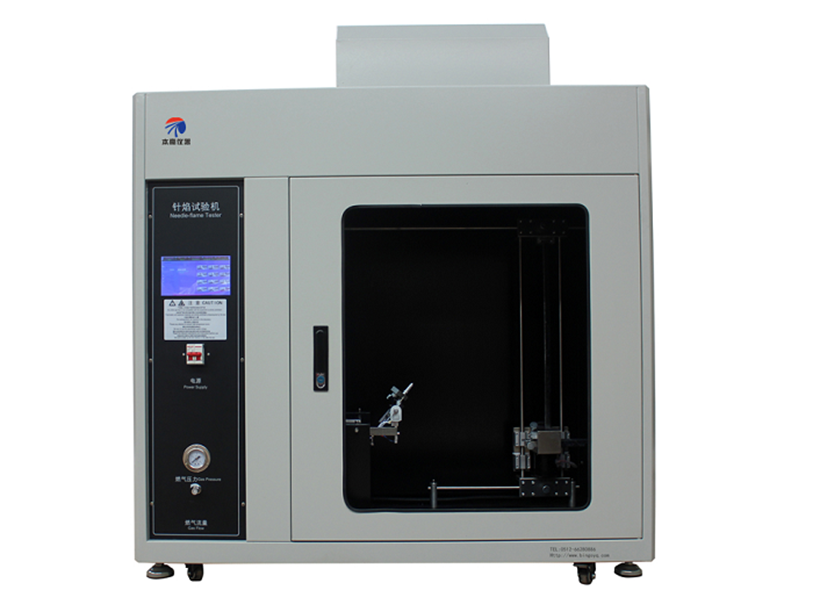

是根据标准GB4706.1-2005以及GB5169.5《试验火焰 针焰试验方法装置、确认试验方法和到则》中关于针焰燃烧试验的规定而研制的，完全满足国家标准及相关UL、IEC标准的新型综合设备。设备采用全彩七寸触摸操作显示屏，同时式样夹的水平和垂直方向运动由电机控制，可以自动上下左右移动，不需要人工手拨

本试验由于模拟因故障条件产生的小火焰的效应，利用模拟技术评定着火危险。市面上其他同类产品在进行试验开始时需要用左手按启动开始记录时间同时用右手将本生灯拉到试样放置的位置，目测记录时间到后立刻再用手将本生灯拉回。该款仪器在设计上尽可能避免用户的无法协调的误操作，开始试验时按触摸屏上“启动”本生灯就会自动右移到试样的位置，同时时间继电器计时，时间到后本生灯会自动回到起始位置。

对应标准 ：

GB5169.5-2008GB4706.1-2005

主要技术指标

可编程控制器触摸屏+PLC控制,实现控制/检测/计算/数据显示多功能自动化程度高：自动记录试验时间，自动显试结果，自动计时，自动点火，施焰结束后本生灯自动退回,可选择是否关闭燃气

启动时可选择是否自动点火式样夹前、后、上、下进退均可触摸屏操控，启动、停止、燃气、计时、点火、保存、保存、照明、排风均通过触摸屏控制实现，指尖轻触即可完成试验计时按钮配合PLC自动记录储存燃烧耗时间

试验时间系统自动记录，并生成试验结果

针状燃烧器：内孔 Φ 0.5mm ± 0.1mm ，外径 ≤Φ 0.9mm ，长 ≥ 35mm

燃烧器施焰角度：0- 45°( 任意调节 )

施燃时间：0-999.9s±0.1s任意可调 (火焰自动进退，无需动手操作)

持燃时间：0-999.9s±0.1s，自动记录，手动暂停

火焰高度：12mm ± 1mm (带高度测量尺)

针头高度：大于35mm（内径ф0.5，外径ф0.9）

施燃气体： 95% 丁烷气 ( 可采用瓶装液化石油气，注：气源和链接头用户自备)

8气量大小可调（精密流量阀）

9火焰校准装置： （选配）

温度测试范围：0~1000℃

火焰温度要求：从100℃±2℃升到700℃±3℃的时间在23.5秒±1秒之内

Φ0.5mm（K型）镍铬/镍铝丝热电偶，对地绝缘

传热铜块：Ф4.0x6.0mm

试验过程：试验程序自动控制，独立抽风

试样位置上下左右自动调节

燃气报警系统（选配）

触摸屏控制（标配）

外型尺寸:宽1160mm×深600mm×高1310（含脚）mm（（可根据客户要求定做不锈钢机箱、0.75 立方或 1 立方 ）
