产品名称:

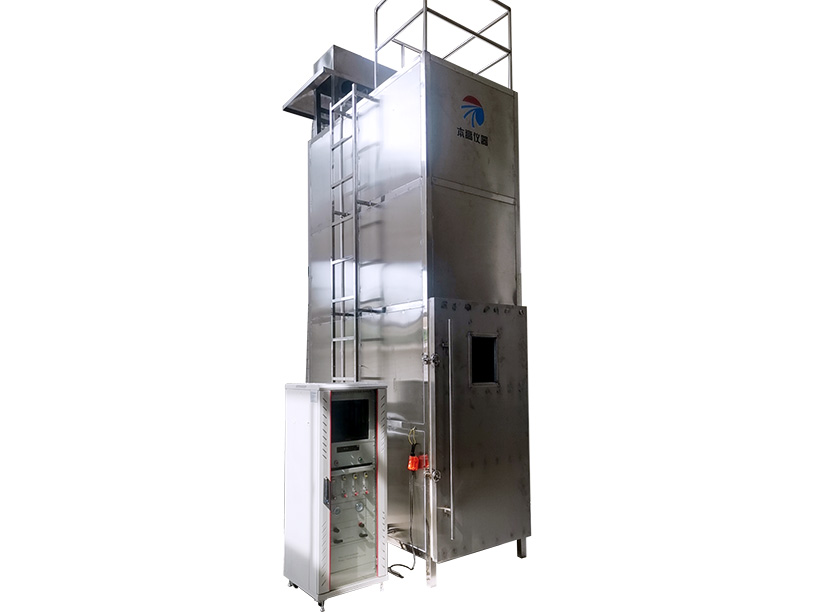

BG5201成束电线电缆燃烧试验机


添加日期:2014-05-16
   适用范围 :
    成束燃烧试验装置适用于《电缆和光缆在火焰条件下燃烧试验设置、垂直安装的成束电线电缆火焰垂直蔓延试验》标准,用于成束阻燃电线和电缆进行阻燃特性试验场合。
   对应标准
    GB/T18380.(31—36)—2008;IEC60332—3—10:2000
   主要技术指标
    标准成束电线电缆燃烧试验机由试验箱、电器控制系统、空气源、引燃源流量控制系统(丙烷燃气和空气压缩气体)、钢梯、灭火装置、排放物净化装置等组成。
    ◆  试验箱尺寸:1,000(W)X2,000(D)X4,000(H)mm,箱底应高出地面。试验箱的周边应密封,空气从箱底距前墙(150±10)mm处打开一个(800±20)mmX(400±10)mm的进气口流入箱内。应在箱顶部的后面开一个(300±30)mm×(1000±100)mm的出气口。试验箱的后墙和两侧应采用传热系数约为0.7W∙m-2∙K-1的热绝缘,1.5mm厚的USU304不锈钢板,中间包覆65mm厚的保温矿物纤维,外为1.5mm厚的USU304不锈钢板。钢梯与试验箱后墙之间的距离为(150±10)mm,钢梯下面得横档距地面(400±5)mm。电缆试样的低处距地面约100mm。
    ◆  进气口装有数显空气速度风速计,能直观地读出并能控制通过箱体空气的气体流量为(5000±500)L/min,试验过程中能稳定空气流速。试验完毕后:如果停止供火一小时试样还在燃烧,设有报警和采用强行停止燃烧的淋雨装置。
    ◆  钢梯类形:宽(500±5)mm标准型钢梯,宽(800±10)mm宽型钢梯,材质为USU304不锈圆钢。
    ◆  试验箱上部装有数显风速计使风的流速小于8M/S,不会影响试验箱风空气流量。
    ◆  引燃源类型:包括一个或两个带型丙烷燃气喷灯及其配套流量计和文丘里混合器,其供火表面钻有242个直径为1.32mm孔径的扁平金属板,这些孔的中心距离为3.2mm,分三排交错排列,每排分别为81、80和81个,分布在标称尺寸为257×4.5mm的范围内。另外,在喷火板两侧各开一排小孔,这此导向孔可保持火焰的稳定燃烧。每个喷灯应配备准确装置以控制丙烷和空气流入速率。
    ◆  引燃源位置:喷灯应水平放置,距电缆试样前表面(75±5)mm,距试验箱底部(600±5)mm,并与钢梯轴线对称。喷灯供火点应位于钢梯两根横档之间的中心,并且距试样下端至少500mm,喷灯系统的中心线应与钢梯中心线大致一致。
    ◆  建议安装房屋面积长7m×宽3m,房屋高度4.5m以上。
