产品名称：

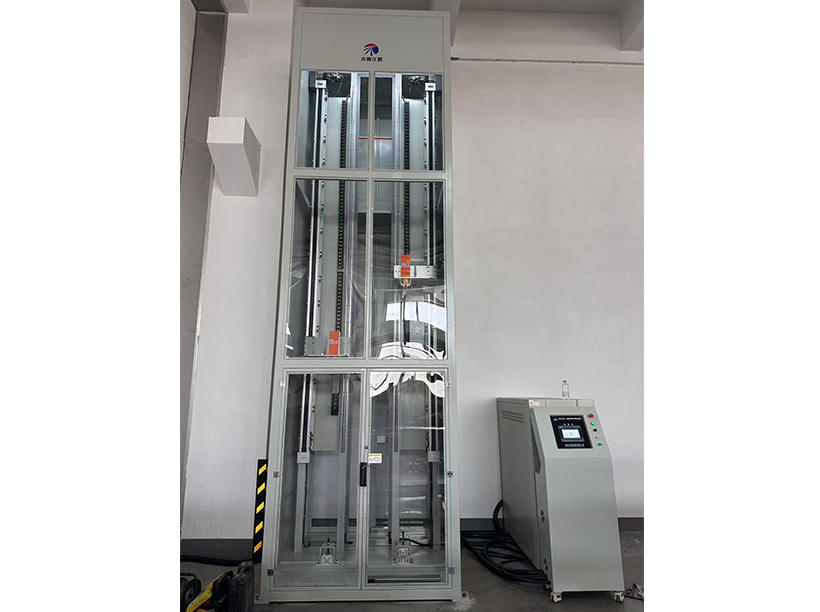

BG5705电缆扭转伸展试验机
添加日期：2026-02-09
- 适用范围：
该试验机根据GB/T 33594—2025开发的一款模拟液冷直流充电桩电缆在使用过程中移动，扭转工况的测试设备。具体流程是取成品电缆长度不小于7m，电缆一端固定在装置底部，并以约10倍电缆外径的直径成圈，另一端以适当的方式固定在装置的移动端，移动端到底部距离约为1m。移动端以0.2m/s的速度上下直线移动，最大行程为4m。移动端向上移动的同时逆着底部电缆卷曲的方向旋转,移动端向下移动时旋转方向与向上移动时相反，旋转速度为5s/圈。移动端上下往复一次为1个循环。试验过程中导体施加0.1A监视电流。除用户或制造商另有规定外，推荐试验进行5000个循环。在整个试验中试样不应发生导体断裂、试验后检测电缆表面,不应有开裂以及电缆扭结、鼓包现象。
技术参数：
◆ 试验机框架：80*80*3.0mm方管，含外封板含及模组固定板
◆ 驱动方式：采用西门子伺服马达带动夹具上的试样同时做拉伸、旋转 运动，运动模式可以根据测试要求自由定义；
◆ 控制系统：采用西门子触摸屏+plc
◆ 试验工位：2 工位，立式安装
◆ 试样范围：Φ10mm～Φ50mm
◆ 试样长度：7m～10m
◆ 上下移动速度：0～0.5m/s 任意设定；
◆ 速度误差：6000转±1rpm；
◆ 速度分辨率：0.1 秒/圈；
◆ 行程：0～4m 可调节；
◆ 位移分辨率：0.05m±0.01m；
◆ 位移精度：≤示值的±0.5%；
◆ 旋转测试：手动盘绕成圈顶部固定在升降转盘夹具上，夹具下距试样底部固定平台面高度约1米
◆ 旋转速度：1圈/5秒，升降正反向旋转自动切换；
◆ 速度分辨率：0.1 秒/圈；
◆ 上下移动导向：云雀直线模组
◆ 总计数器：0～99999任意设定，计数到达设定值时能自动停机。
◆ 导通检测：DC0.1A信号检测
◆ 断线报警功能：断电自动保留计数功能；记忆实时状态；断电防下落功能
◆ 门限开关：安全保护门限开关，运行中开门设备自动停止
◆ 急停开关：在紧急情况下按压此开关，设备立即停止工作
◆ 保 险 丝：意外短路情况下可以快速熔断，保护电器元件损坏
◆ 保护接地：设备配有独立的地线接线柱，能够将设备外壳与大地重复连接，避免插头线地线未接通造成触电事故；
◆ 大电流发生器：电流10～500A，开口电压0～24V；连接方式：四芯串联接至回路。2路输出500A，2路可单独调整设置
◆ 夹具：旋转端交叉式多点接触夹具，固定端尼龙夹座，对护套减轻挤压
◆ 外形尺寸预估：1.82*1.5*5.9
◆ 电源：AC380V/40A 10kW。
◆ 使用环境：温度 0～40℃，相对湿度（30～85）%RH
