产品名称：

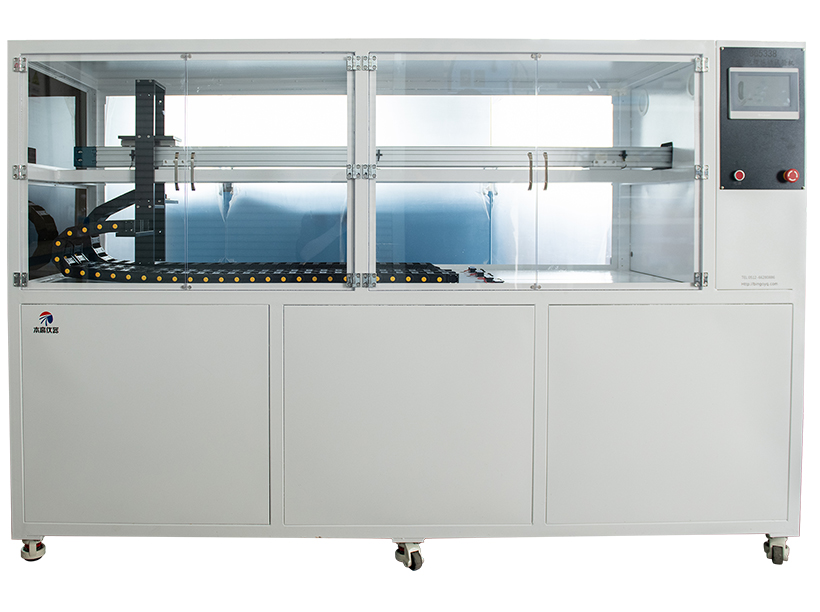

BG5338柔性电缆拖链试验机
添加日期：2026-02-09
- 适用范围：
拖链试验机适用于检测TUV、VDE、UL等高柔性电缆反复U型弯曲疲劳试验。如机器人电缆、柔性电缆、耐弯折柔性电缆、拖链电缆、拖链弯折、高柔性电缆的反复U型弯曲疲劳试验。
主要检测柔性线缆在拖链的带动下，经反复高速U型弯折测试后是否发生短路、绝缘护套是否有龟裂、破损或其它异常现象。以检测金属导体在反复高速U型弯折试验中承受塑性变形的性能和突显出来的缺陷。
应用场合：
用于需要连续弯折高速运动的应用场合，如机器内部表态布线、高速拖链系统线缆、机器活动部件连接线缆、机器内部布线以及工业拖链电缆、工业机器人电缆的反复弯曲疲劳试验。
符合标准：
CRIA 0003-2016 第二部分，3.10.1
主要特点：
控制和设定：试验速度、试验次数、试验行程（1500mm）、试验结果之锁定等功能；计数功能；
此机功能设计为前后同步双轨道运行，具有独立试验参数设定以及试验数据采集和试验结果之辨别。为企业提高了试验效率和减少了能源。
技术参数：
◆ 速度:行程≤0.5m米88次/分钟，行程0.5米-1米≤60次/分钟，行程1米-5米≤30次/分钟（受负载重量及行程长度限制）;
◆ 运行行程:1500mm
◆ 拖链数量:4条（每个拖链内可同时测试多根电缆）;
◆ 拖链弯曲半径:R25-100（R18/28/55/100）之间标配4组，每组4个 ;
◆ 试样连接:芯线间串联，即每组为两个接线柱;
◆ 计数器:0~9999999次2组:
◆ 通断8路，断电信号电压:DC24V；
◆ 试验断线可记录断线次数。
◆ 尼龙拖链:易损件
◆ 7寸触摸屏
◆ 伺服电机配合同步带传动使传动更平稳，噪音小等优点
◆ PLC控制单元模块化，使用寿命长
◆ 外形尺寸:2300mmx760mmx1350mm
◆ 电源:AC220V/AC380V 50/60Hz
